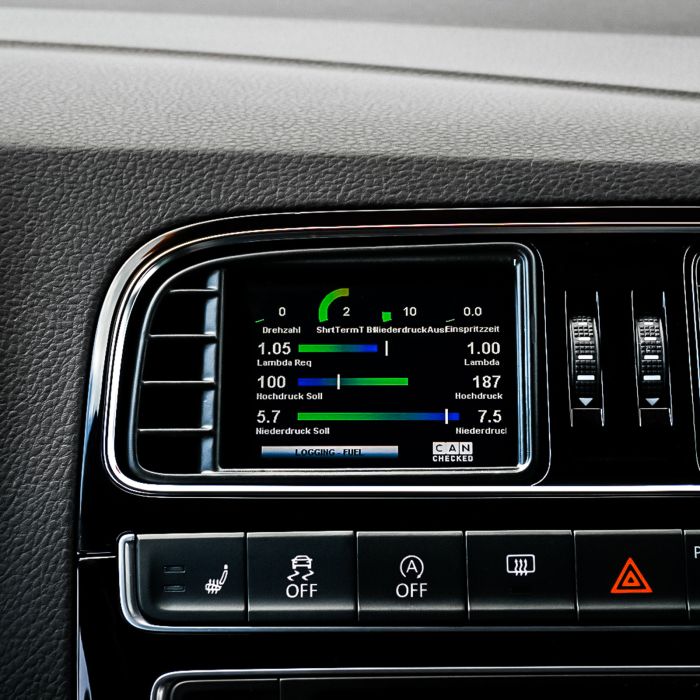

Fahrzeugspezifisches CANchecked MFD32 Gen2 für VW Polo MK5 6R/6C – perfekt integriert und alle Daten immer im Blick

Das MFD32 Gen2 verwandelt Ihre Lüftungsdüse in ein intelligentes Display mit Funktionen, die Sie nicht missen möchten. Unsere Displays sind so konzipiert, dass sie von jedem installiert werden können. Für die meisten Displays gibt es bebilderte Installationsanleitungen, sodass Sie Ihr Display selbst ohne Werkstatt einbauen können.

Hauptfunktionen

• Perfekte Integration: Die fahrzeugspezifische Blende ermöglicht weiterhin den Luftstrom am Display vorbei
• Can Bus: Auslesen detaillierter Fahrzeugdaten wie bei Hersteller-Diagnosetools
• Ganganzeige: Direkt über Can Bus oder berechnet aus Geschwindigkeit und Drehzahl
• Touchscreen: Navigation durch Seiten mittels intuitiver Wischgesten
• Individualisierung: Erstellen Sie eigene Seiten, fügen Sie eigene Bilder oder Startanimationen hinzu
• Zusätzliche Eingänge: Schließen Sie bis zu 4 analoge Eingänge und einen Ethanolsensor direkt an das Display an
• Can Switching: Verwenden Sie Ihr Display als Tastenfeld und senden Sie eigene Can-Nachrichten auf den Bus
• Konfigurierbare Alarme: Konfigurierbare Alarme können einfach eingerichtet und aktiviert werden. Zum Beispiel erhalten Sie eine große Warnmeldung, wenn die Abgastemperatur über 900 Grad liegt
• Logging: Protokollieren und speichern Sie Ihre Daten auf der internen SD-Karte zur späteren Analyse.
• Performance Meter: Messen Sie Ihre 0-100, 100-200 und 0-200 Zeiten mit dem integrierten Performance-Meter ohne zusätzliche Hardware.
• DTC*: Lesen und löschen Sie Fehler des Motorsteuergeräts, Getriebes, ABS und Allradantriebs
• Dimming*: Ihr Display dimmt automatisch zusammen mit der Instrumentenbeleuchtung

Verschiedene Ansichten

Konfigurieren Sie Ihre eigene Seite oder wählen Sie aus mehreren vordefinierten Ansichten:

• Das Display wird mit vordefinierten Beispielseiten geliefert
• Erstellung eigener Seiten möglich und gewünscht
• Bis zu zehn Seiten möglich
• 20 verschiedene Widget-Typen (z.B. Sensorwert, analoger Zeiger, YT-Diagramm, Geschwindigkeitsbalken, Rundanzeige, vertikaler/horizontaler Balken)
• Widgets können in der Größe skaliert und per Drag & Drop positioniert werden
• Farben der Widgets vollständig einstellbar
• Bis zu 64 Widgets pro Seite

Display Setup Software - DSS

Mit dem CANchecked DSS können Sie Ihr Display vollständig anpassen. Mit dem integrierten Log-Viewer können Sie Logdateien herunterladen und ansehen. Außerdem ist ein Can-Logger integriert. Das Herzstück ist der integrierte TRI-Editor, mit dem Sie die Sensoren anpassen können (egal ob Can Bus oder intern): Weisen Sie Min-/Max-Werte für Warnungen zu und ändern Sie die Namen Ihrer Sensoren.

Unterstützte Werte

Viele Kunden fragen immer: Welche Werte kann ich aus meinem ECU erhalten. Die Antwort: ALLE.

Wir haben die Daten für die meisten Motoren hier reverse-engineered und können detaillierte Daten anbieten. Unser Display unterstützt die Abfrage von Can Bus Daten (UDS, TP2, herstellerspezifische Protokolle).

Standardmäßig wird Ihr Display mit vordefinierten TRI/TRX-Dateien geliefert. In den Dateien sind alle Sensoren definiert, die abgefragt werden. Diese unterscheiden sich je nach Motor. Hier ein Auszug dessen, was möglich ist:

Temperaturen:

• Abgastemperatur, Kühlmitteltemperatur, Öltemperatur, Ansauglufttemperatur, Außentemperatur, Kraftstofftemperatur, DSG-Temperatur.

Drücke:

• Ladedruck, Umgebungsdruck, Kraftstoffdruck Vorförderpumpe, Raildruck Ist/Soll.

Lambda/Gemisch

• Lambda-Wert, Einspritzzeit, kurzfristige Lambdakorrektur, langfristige Lambdakorrektur

Weitere

• Drehzahl (RPM), Luftmasse, Fahrzeuggeschwindigkeit, Drosselklappenwinkel, gesamter Zündwinkel, Zündwinkelrücknahme pro Zylinder, N75-Ansteuerung in %, Klemme 30 Spannung, Drehmoment, Gang, diesel-spezifische Werte

Wenn Werte fehlen, können diese später hinzugefügt werden.

Lieferumfang

Im Lieferumfang enthalten

• MFD32 Gen2 Datenanzeige integriert im Lüftungseinsatz für LHD-Fahrzeuge
• Fahrzeugspezifisches Anschlusskabel
• Quickstart Guide
• USB-Datenkabel
• SD-Karte (im Display vorinstalliert)
• SD-Kartenadapter
• Displayfolie (zur Vermeidung von Reflexionen)

Anschluss und Erweiterung

Beliebige Sensoren können über die vier analogen Eingänge angeschlossen werden – wir unterstützen sowohl lineare 0-5V als auch NTC-Sensoren.
Unsere CANchecked Sensoren sind standardmäßig in den TRI-/TRX-Dateien hinterlegt und müssen nur angeschlossen werden:

• AIN1: Temperatursensor (NTC01)
• AIN2: Wandler für Abgastemperatursensor Typ K (TCC01)
• AIN3: Drucksensor 0-10 Bar (FLP01)
• AIN4: Ladedrucksensor 0-5,5 Bar absolut (BST10)

Für den Anschluss können Sie unseren vorkonfektionierten AIN-Kabelbaum verwenden.

Neben den analogen Sensoren können Sie auch unser externes Schaltblitz-Modul mit acht LEDs anschließen. Dieses kann in verschiedenen Farben blinken und die Drehzahlgrenzen sowie Farben können direkt am Display konfiguriert werden.

Den Ethanolsensor schließen Sie direkt an das Display an. Sie benötigen einen Pull-up Widerstand (10K) zwischen 5V und dem Signal. Anschließend können Sie den Ethanolgehalt und die Temperatur direkt auf dem Display anzeigen und aufzeichnen.

Erweiterte Funktionen

Mit den Math-Channels können Sie Sensoren miteinander berechnen. Die User-Table gibt Ihnen die Möglichkeit, weitere Sensoren mit 2D- oder 3D-Kennfeldern zu erzeugen.

Optionales Zubehör

• CC24000 SLM08 - externes Schaltlicht-Modul
• CC22780 ANC04 - vierfach AIN-Kabelbaum
• CC22100 CBD08 - achtfach Can-Verteiler
• CC22902 NTC01 - Temperatursensor für Flüssigkeiten 1/8 inch NPT
• CC22903 TCC01 - Typ K Wandler 0-1250°C
• CC22901 FLP01 - Drucksensor 0-10 Bar (145psi) M10x1
• CC22900 BST10 - Drucksensor 6,5 Bar relativ (95psi)

*nicht für alle Protokolle verfügbar
