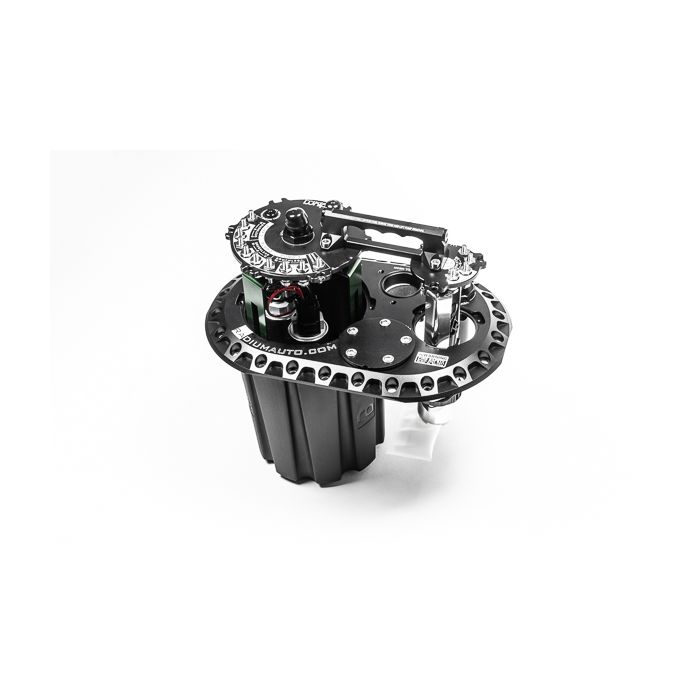

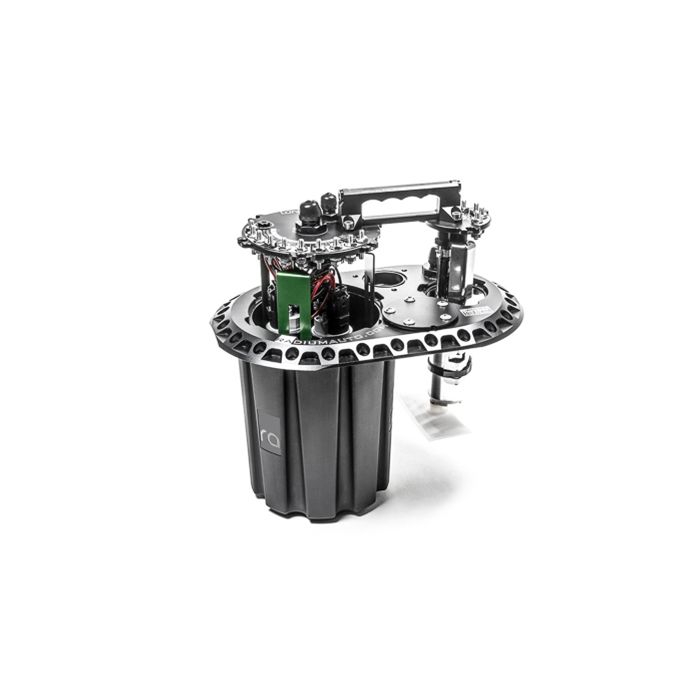

FCST-X 3 Schwallpumpen 1 Hebepumpe enthalten Walbro F90000274 Radium Engineering

BISHERIGE FCST-MERKMALE
Die nachstehend aufgeführten Merkmale wurden von früheren Brennstoffzellen-Schwimmtanks übernommen.
-Einfacher 10AN ORB-Auslass mit Innengewinde. Alle Pumpen haben Rückschlagventile, die einen Rückfluss verhindern.
-Einweg-Füllventile (je 355 LPH) lassen Kraftstoff ein, aber nicht aus, so dass der Tank immer voll ist.
Mehrere Kraftstoffpumpenoptionen, darunter Gerotor-, Turbinen- und bürstenlose Gleichstrommotorpumpen.
-Hermetisch abgedichtete Hochstrom-Edelstahlbolzen, die für alle Pumpen geeignet sind.
-Vereinfachte Wartungsarbeiten machen Dichtungsscheiben und Halterungen für die Brennstoffzelle überflüssig.
Vollständige CNC-Aluminiumkonstruktion mit eloxierter Oberfläche für hervorragende Korrosionsbeständigkeit.
-Kraftstoffkompatibilität: verbleites und unverbleites Benzin, Methanol, Ethanol, E85, etc.
Optionaler Füllstandsschalter für den Kraftstofftank und Diagnose-LED-Failsafe-Anschluss.
-Überrollschutz für Entlüftungsventil

NEUE FEATURES
Zusätzlich zu allen bisherigen FCST-Merkmalen ist die neue FCST-X-Version vollgepackt mit Innovationen.
Schneller Zugang zur Hub- und Schwimmpumpe (insgesamt 9 Bolzen)
-Integrierter Hebegriff für die Wartung der Kraftstoffpumpe
-Leichtgewichtiger Ausgleichsbehälter, vergrößert von 2,2 l auf 2,6 l
-Kompatibel mit bis zu 4 bürstenlosen Kraftstoffpumpen
-bis zu 4 Bosch BR540 Kraftstoffpumpen (DW400)
-Bis zu 3 bürstenlose Ti Automotive E5LM Pumpen
Bis zu 4 bürstenlose Bosch-Pumpen (DW440)
Kompatibel mit mechanischen Pumpen mit 16AN-Einlass
-Leicht austauschbare Pumpenmodule (separat erhältlich)
-Kompatibel mit verdeckten Füllstandssensoren
-Konstruiert mit weniger potenziellen Leckstellen
-Verbesserte Flüssigkeitssteuerung für schnelles Befüllen
-Optimiertes internes Flüssigkeitsmanagement
-Verbesserter Überrollschutz
-Verdrehungssichere elektrische Anschlüsse

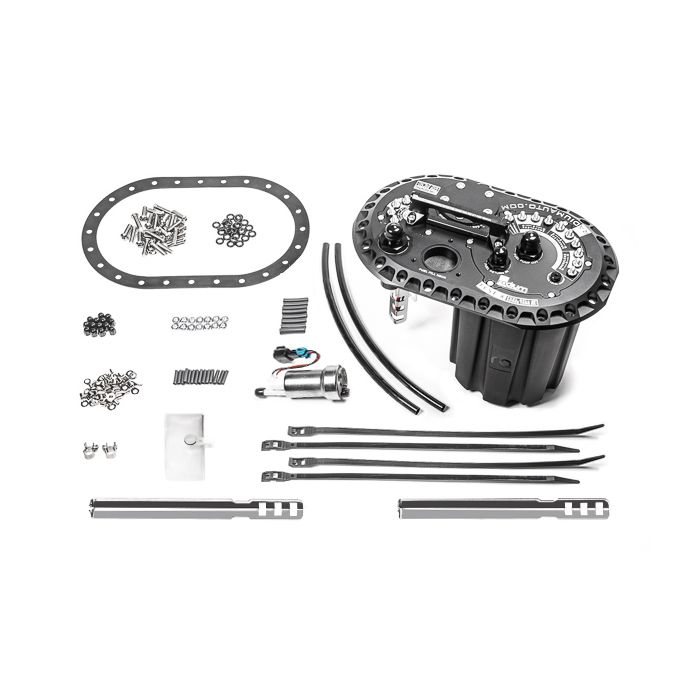

WAS IST IM LIEFERUMFANG ENTHALTEN?
Jede FCST-X-Variante wird standardmäßig wie folgt geliefert
-Eloxierte Aluminium 6x10 Platte
Eloxiertes Aluminium Schwalltank-Pumpengehäuse
Eloxierte Aluminium-Haube der Hebepumpe
Eloxierter Aluminium-Wartungsgriff
Eloxierte Aluminium-Füllstandssensorplatte
-Eloxierte Aluminium Schwallpumpenhalterung
Edelstahl-Hubpumpenhalterungen (flach und tief)
Hebepumpen- und Schwallpumpen-Kraftstofffilter
-Eloxiertes Aluminium 8AN Überdruckentlüftungsventil
-FKM Überrollschutzdichtung zum Tanken
-FKM 6x10 24-Loch-Dichtung
-8AN ORB auf 6AN Rücklaufverschraubung mit Außengewinde
-10AN ORB auf 8AN Außengewinde zum Abpumpen
-2AN ORB Stecker für Füllstandsschalter
-FKM 1-Wege-Füllventile (x3)
Eloxierte Aluminium-Eichelmuttern
-Ringkabelschuhe für elektrische Leitungen

20-1990-00
Dieser FCST-X enthält keine Kraftstoffpumpen. Es kann bis zu 3 Schwalltankpumpen und 1 Hebepumpe der folgenden Typen aufnehmen.

PUMPENKOMPATIBILITÄT
- Walbro GSS342
- AEM 50-1200
- Deatschwerks DW440
*Verwenden Sie den mit den Pumpen mitgelieferten elektrischen Anschluss.

20-1990-02
Dieser FCST-X ist mit 1 Walbro GSS342 Hebepumpe und 2 Walbro GSS342 Ausgleichsbehälterpumpen vormontiert.

20-1990-03
Diese FCST-X ist mit 1 Walbro GSS342 Hebepumpe und 3 Walbro GSS342 Ausgleichsbehälterpumpen vormontiert.

20-1991-00
Dieser FCST-X enthält keine Kraftstoffpumpen. Es kann bis zu 3 Schwalltankpumpen und 1 Hebepumpe der folgenden Typen aufnehmen.
HINWEIS: Bei Verwendung des optionalen Kraftstoffstandschalters im Ausgleichsbehälter können nur 2 Ausgleichsbehälterpumpen und 1 Hebepumpe verwendet werden.

PUMPENKOMPATIBILITÄT
- **Bosch BR540
- Deatschwerks DW400
*Verwenden Sie den mit den Pumpen gelieferten elektrischen Anschluss. Verwenden Sie für die Hebepumpe den mit der Pumpe gelieferten Filtersockel.
**Da diese Pumpe kein eingebautes Rückschlagventil hat, müssen mehrere Schwallpumpen zusammen betrieben werden (nicht gestaffelt).

20-1992-00
Diese FCST-X enthält keine Kraftstoffpumpen. Es kann bis zu 3 Schwalltankpumpen und 1 Hebepumpe der folgenden Typen aufnehmen.

PUMPENKOMPATIBILITÄT
- Walbro F90000267
- Walbro F90000274
- Walbro F90000285
- *Walbro F90000295
*Da diese Pumpe kein eingebautes Rückschlagventil hat, müssen mehrere Schwallpumpen zusammen betrieben werden (nicht gestaffelt).

20-1992-01
Diese FCST-X ist mit 1 Walbro F90000274 Hebepumpe und 1 Walbro F90000274 Schwalltankpumpe vormontiert.

20-1992-02
Dieser FCST-X ist vormontiert mit 1 Walbro F90000274 Hebepumpe und 2 Walbro F90000274 Ausgleichsbehälterpumpen.

20-1992-03
Dieser FCST-X ist vormontiert mit 1 Walbro F90000274 Hebepumpe und 3 Walbro F90000274 Ausgleichsbehälterpumpen.

20-1993-00
Diese FCST-X enthält keine Kraftstoffpumpen. Es kann bis zu 2 Schwalltankpumpen und 1 Hebepumpe der folgenden Typen aufnehmen.

KOMPATIBILITÄT DER SCHWALLWASSERPUMPEN
- Ti Automotive E5LM (einschließlich Rückschlagventile)

KOMPATIBILITÄT MIT HEBEPUMPEN
- *Ti Automotive E5LM
- **Walbro F90000267
- **Walbro F90000274
- **Walbro F90000285
- **Walbro F90000295
*Für diese Pumpe ist ein bürstenloser Regler erforderlich. Diese sind in der Regel standardmäßig beim Kauf der Pumpe enthalten. Siehe Ti Automotive BKS1001.
**Für diese Pumpen wird die Verwendung des Filtersockels 14-0143 von Radium Engineering empfohlen.

20-1995-00
Es sind zwei 80u-Filter (Mikron) für zwei 10AN (5/8")-Aufnehmer enthalten. Bei Verwendung des mitgelieferten 16AN (1")-Aufnehmers muss ein externer Filter gekauft werden.
Der Druckausgleichsbehälter kann so konfiguriert werden, dass jede der folgenden Kombinationen verwendet werden kann:

KOMPATIBILITÄT DES SCHWALLTANKS
- (1x) 10AN Aufnehmer (unten abgebildet) für eine externe Inline-Pumpe oder eine mechanische Pumpe.

- (2x) 10AN Aufnehmer für eine externe Inline-Pumpe und/oder mechanische Pumpe.
- (1x) 16AN Aufnehmer für eine externe Inline-Pumpe oder eine mechanische Pumpe.
- (1x) 16AN Aufnehmer und (1x) 10AN Aufnehmer (siehe unten) für eine externe Inline-Pumpe und/oder eine mechanische Pumpe.

*Eine elektrische Pumpe kann verwendet werden, um eine mechanische Pumpe anzusaugen (für einen schnelleren Motorstart), wenn 2 der Pickups laufen.
Diese FCST-X enthält keine Kraftstoffpumpe für die Hubpumpe. Es ist mit den folgenden Pumpen kompatibel.

KOMPATIBILITÄT DER HEBEPUMPE
- Walbro F90000267
- Walbro F90000274
- Walbro F90000285
- Walbro F90000295
