Single Catch Can Öl Auffangbehälter 6AN Kit Fluid Lock Radium Engineering

ÜBERSICHT DER AUFFANGBEHÄLTER-KITS
Diese universellen Ölauffangbehälter-Kits sind für den Einbau in Fahrzeuge gedacht, bei denen sich Öl aus dem Kurbelgehäuseentlüftungssystem ansammelt.

Radium Engineering bietet verschraubbare Ölabscheider-Kits für viele verschiedene Anwendungen an. Für Fahrzeuge, die nicht abgedeckt sind, sind diese Universal-Kits die nächstbeste Option. Jeder Satz enthält den patentierten universellen Fluid Lock®-Ölfangbehälter von Radium Engineering mit Universalhalterung, ein Stück PCV-Schlauch, eine Auswahl an Adapterstücken und Schlauchenden.
Es wird eine Vielzahl von Adapteranschlüssen und Schlauchenden mitgeliefert, damit eine optimale Schlauchführung erreicht werden kann. Einige Fittings werden nicht verwendet. Zusätzliche Fittings können bei Radium Engineering erworben werden.

RADIUM CATCH CAN FEATURES
Die Catch Cans sind aus massivem 6061 Aluminium gefertigt. Die 2 Hälften und alle Anschlüsse sind mit O-Ringen abgedichtet und somit sicher für Anwendungen unter Druck (Zwangsansaugung). Die Hauptein- und -auslassanschlüsse sind 10AN ORB (7/8"-14) Innengewinde. Ein integrierter Peilstab lässt sich abschrauben, um den Ölstand schnell überprüfen zu können.
Diese Auffangbehälter verfügen über eine fortschrittliche Luft-Öl-Trennung. Wie unten abgebildet, ist eine Ablenkplatte aus Edelstahl integriert.
Der von Radium entwickelte Fluid Lock®-Mechanismus hält das Öl im Auffangbehälter zurück und verhindert, dass das aufgefangene Öl in die Entlüftungsschläuche "kippt", wenn der Auffangbehälter voll ist.

RADIUM CATCH CAN SERVICING
Diese Auffangbehälter verfügen über die zum Patent angemeldete Fluid Lock®-Technologie von Radium Engineering. Wenn sich der Auffangbehälter füllt und nicht geleert wird, schließt ein internes Ventil und verhindert, dass die Verunreinigungen aus dem Auffangbehälter in den Motor gelangen. Außerdem wird die normale Entlüftung des Auffangbehälters aufrechterhalten, was Motorschäden verhindert.

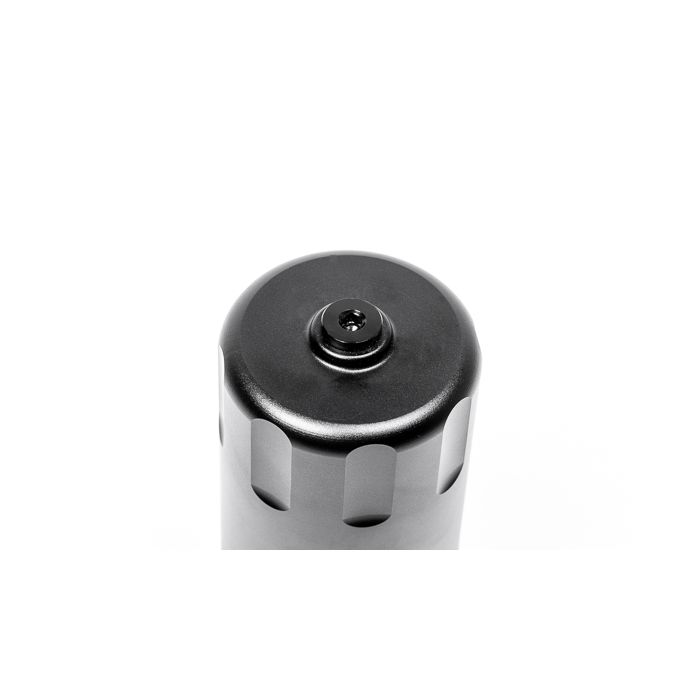

Für die Entleerung gibt es je nach Anwendung mehrere Möglichkeiten. Wenn genügend Platz vorhanden ist, kann die untere Hälfte des Gehäuses, die alle Verunreinigungen aufnimmt, einfach abgeschraubt werden. Wenn jedoch kein Platz vorhanden ist, um die untere Hälfte des Auffangbehälters zu entfernen, gibt es eine Ablassöffnung mit 4AN ORB (7/16"-20) Innengewinde. Ein 4AN ORB-Stopfen wird mitgeliefert.

RADIUM CATCH CAN ABMESSUNGEN
-Fassungsvermögen: 7 flüssige Unzen
-Höhe (ohne Fittings): 4,9 Zoll
-Äußerer Durchmesser: 2,45 Zoll

20-1806-FL EINZELNES AUFFANGGEFÄSS, 6ER-KIT, FLÜSSIGKEITSVERSCHLUSS
Dieses Catch-Can-Kit ist perfekt für kundenspezifische Anwendungen. Er wurde für Motoren entwickelt, die 3/8" (10mm) Leitungen für das Kurbelgehäuseentlüftungssystem verwenden. Es wird empfohlen, die Motorentlüftungsleitungen vor der Bestellung zu messen.

INKLUSIVE
1x Ölauffangbehälter, Fluid Lock
2x 10AN ORB auf 6AN männliche Banjos
2x 10AN ORB auf 6AN männliche Verschraubungen
2x 6AN PushLok, gerade Schlauchanschlüsse
2x 6AN PushLok, 45-Grad-Schlauchanschlüsse
2x 6AN PushLok, 90-Grad-Schlauchanschlüsse
2x Federklemmen für 3/8"-Schlauch
1x Aluminium-Montagebügel
3x Edelstahl-Schrauben M6x1mm
3x geflanschte M6x1mm-Muttern
1x Wartungsintervall-Aufkleber
10ft PCV-Schlauch, 3/8" ID

20-1808-FL EINZELNES AUFFANGGEFÄSS, 8-AN-KIT, FLÜSSIGKEITSVERSCHLUSS
Dieses Catch-Can-Kit ist ideal für kundenspezifische Anwendungen. Er wurde für Motoren entwickelt, die 1/2" (13mm) Leitungen für das Kurbelgehäuseentlüftungssystem verwenden. Es wird empfohlen, die Motorentlüftungsleitungen vor der Bestellung zu messen.

INKLUSIVE
1x Ölauffangbehälter, Fluid Lock
2x 10AN ORB auf 8AN Male Banjos
2x 10AN ORB auf 8AN männliche Verschraubungen
2x 8AN PushLok, gerade Schlauchanschlüsse
2x 8AN PushLok, 45-Grad-Schlauchanschlüsse
2x 8AN PushLok, 90-Grad-Schlauchanschlüsse
2x Federklemmen für 1/2" Schlauch
1x Aluminium-Montagebügel
3x Edelstahl-Schrauben M6x1mm
3x geflanschte M6x1mm-Muttern
1x Wartungsintervall-Aufkleber
10ft PCV-Schlauch, 1/2" ID

20-1810-FL EINZELNER AUFFANGBEHÄLTER, 10ER-KIT, FLÜSSIGKEITSVERSCHLUSS
Dieses Catch-Can-Kit ist perfekt für kundenspezifische Anwendungen. Er wurde für Motoren entwickelt, die 5/8" (16mm) Leitungen für das Kurbelgehäuseentlüftungssystem verwenden. Es wird empfohlen, die Motorentlüftungsleitungen vor der Bestellung zu messen.

INKLUSIVE
1x Ölauffangbehälter, Fluid Lock
2x 10AN ORB auf 10AN männliche Banjos
2x 10AN ORB auf 10AN männliche Verschraubungen
2x 10AN PushLok, gerade Schlauchanschlüsse
2x 10AN PushLok, 60-Grad-Schlauchanschlüsse
2x 10AN PushLok, 90-Grad-Schlauchendstücke
2x Federklemmen für 5/8"-Schlauch
1x Aluminium-Montagebügel
3x Edelstahl-Schrauben M6x1mm
3x geflanschte M6x1mm-Muttern
1x Wartungsintervall-Aufkleber
10ft PCV-Schlauch, 5/8" ID
