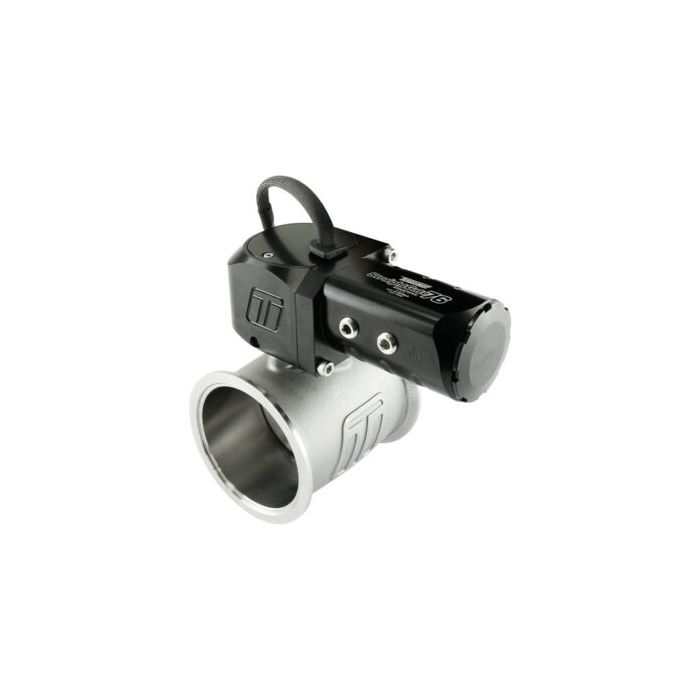

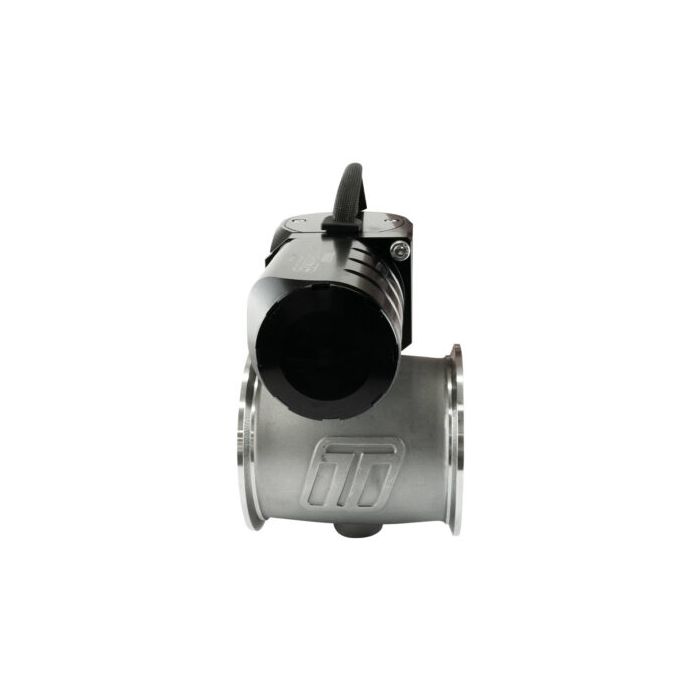

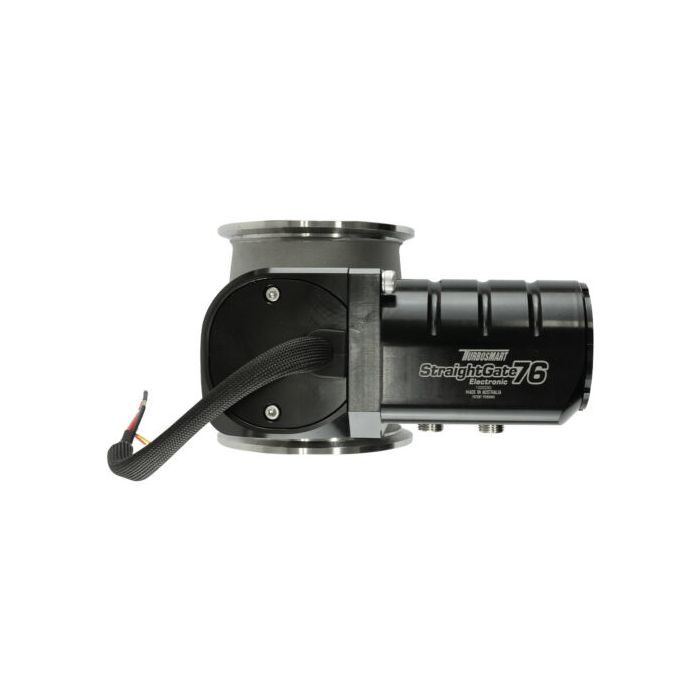

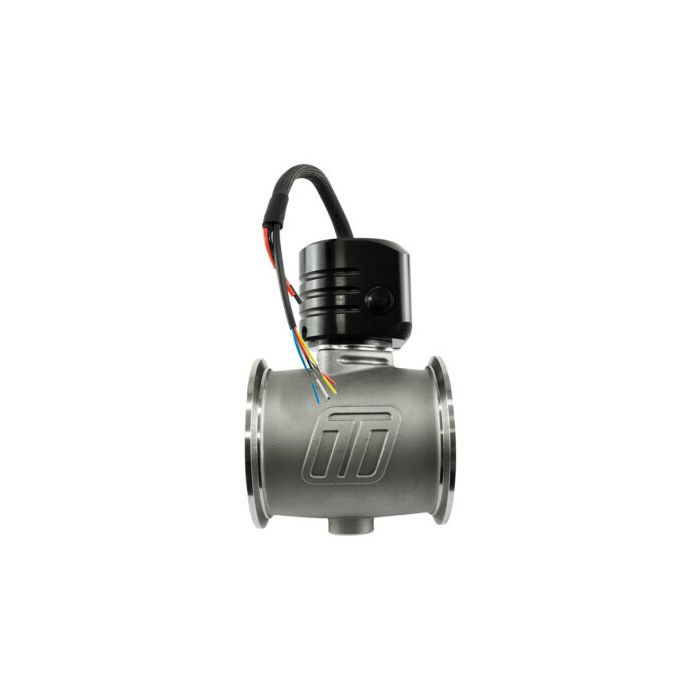

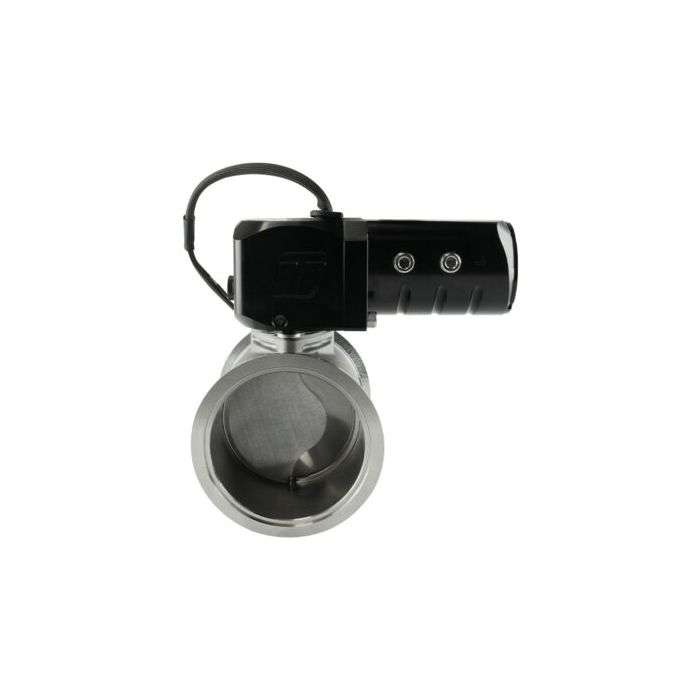

Wastegate Turbosmart TS-0567-1002 eSG76 Electronic StraightGate Schwarz

Das StraightGate76 von Turbosmart ist das externe Wastegate mit dem höchsten Durchfluss der Welt! Das StraightGate76 ist ein Zero-Offset-Wastegate im Butterfly-Stil, das einen enormen Durchfluss und eine nahezu lineare Steuerung mit beispielloser Ladedrucksteuerung über den gesamten Betriebsbereich ermöglicht.

Das elektronische StraightGate eSG76 von Turbosmart ist zum Patent angemeldet und basiert auf dem Erfolg des mehrfach preisgekrönten, weltweit ersten elektronisch betätigten externen Wastegate eSG50 im Butterfly-Stil. Keine Referenzschläuche, keine Federn und keine Membranen bedeuten eine vollständige elektronische Steuerung über einen Servomotor und das Zero-Backdrive-Getriebe von Turbosmart, was zu geringeren Stromanforderungen und Betriebsstabilität bei hohen Antriebsdrücken führt. Der eSG76 verfügt über integrierte Sensoren, die sowohl die Stellantriebstemperatur als auch die Ventilposition sowohl analog als auch digital erfassen. Die elektronische Betätigung führt zu dem größtmöglichen Tuning-Fenster von Null-Boost (sofern die Verteilerpriorität dies zulässt) bis zum gesamten verfügbaren Boost.

Das Turbosmart StraightGate76 wurde von Grund auf im eigenen Haus entwickelt und validiert, um ein neues Maß an Kontrolle und Durchfluss zu schaffen, das noch nie zuvor in einem Wastegate zu sehen war. Die Zero-Offset-Absperrklappe ist auf beiden Hälften der Klappe, die sich zentral dreht, gleichmäßig dem Abgasantriebsdruck ausgesetzt, was zu einer Klappe führt, die sich gegen jeglichen Antriebsdruck selbst ausbalanciert. Dieser Selbstausgleich bedeutet, dass selbst bei höchsten Antriebsdrücken weniger Arbeit zum Betätigen erforderlich ist und ein breiteres Abstimmungsfenster möglich ist, unabhängig davon, wie das Ventil betätigt wird. Der erhöhte Durchfluss wird durch die Effizienz eines Durchgangsventils im Vergleich zu einem herkömmlichen Tellerventil erreicht, bei dem das Abgas durch das Ventil um 90 Grad gedreht werden muss.

Verfügbar in
StraightGate40
StraightGate50
StraightGate76

Merkmale
76 mm (2,99 Zoll) Zero-Offset-Ventil im Butterfly-Stil
723,7 CFM / 20,49 m3 Durchfluss pro Minute
Schmetterling und Schaft aus Edelstahl (630).
Hauptkörper aus Edelstahl (347).

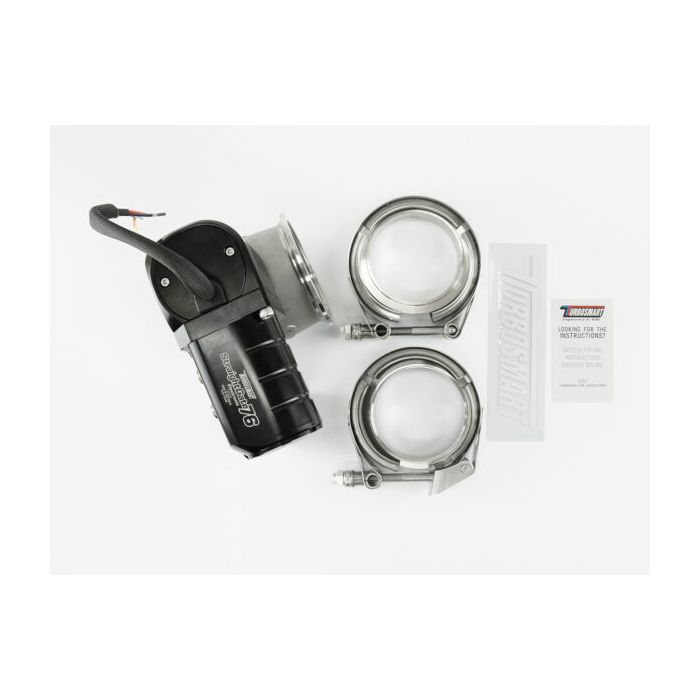

V-Band-Klemmen aus Edelstahl (wärmebehandelt 431).
360-Grad-Montageoptionen am V-Band
Taktbare Aktuatorposition (3 x 120-Grad-Optionen)
Vollelektronische Betätigung (doppelter H-Brückeneingang)
Integrierter (0–5 V) analoger Aktuator-Temperatursensor
Integrierter (0–5 V) analoger Ventilstellungssensor
Integrierter (PWM) digitaler Ventilstellungssensor
7-Draht-Kabelbaum mit unterminiertem fliegendem Kabel
Flüssigkeitskühlung für Aktuatorstabilität
