Universal Check Valve Kit 10AN Radium Engineering

Ein 1-Wege-Rückschlagventil lässt den Durchfluss nur in eine Richtung zu. Das universelle Rückschlagventil von Radium Engineering verfügt über ein leichtes Gehäuse aus eloxiertem Aluminium mit FKM-Dichtungen und Edelstahlbeschlägen. Wie unten gezeigt, gewährleistet die aerodynamische Form des internen Kolbens einen gleichmäßigen laminaren Strom.

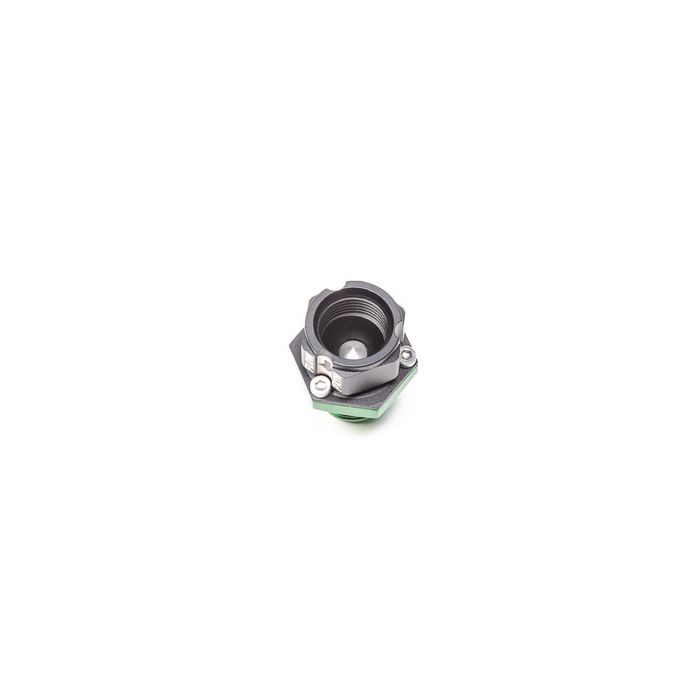

Wie zu sehen ist, können alle weiblichen -AN-Anschlüsse männliche 37-Grad-Flare-Fittings und/oder männliche ORB-Fittings (O-Ring-Boss) aufnehmen. Wie unten abgebildet, ist die Fließrichtung auf der Seite des Teils lasergeätzt.

Das Rückschlagventil ist mit mehreren Anwendungen kompatibel, darunter Benzin, Ethanol, Methanol, Diesel, Wasser, Kühlmittel, Öl usw.

SPEZIFIKATIONEN

Körperdichtung: FKM

Kolbendichtung: FKM

Beschläge: Edelstahl

Federmaterial: Edelstahl

Kolbenmaterial: Edelstahl

Gehäusematerial: Eloxiertes Aluminium

Rückschlagventiltyp: Federbelasteter Kolben

Großer Sechskant: 30 mm (oder 1-3/16")

Länge, ohne Adapter: 1,72 Zoll (43,6 mm)

Öffnungsdruck: 0,3 psi bei 70F

Max. Betriebsdruck: 1000+psi bei 70F

Rückflusshaltedruck: 1000+psi @ 70F

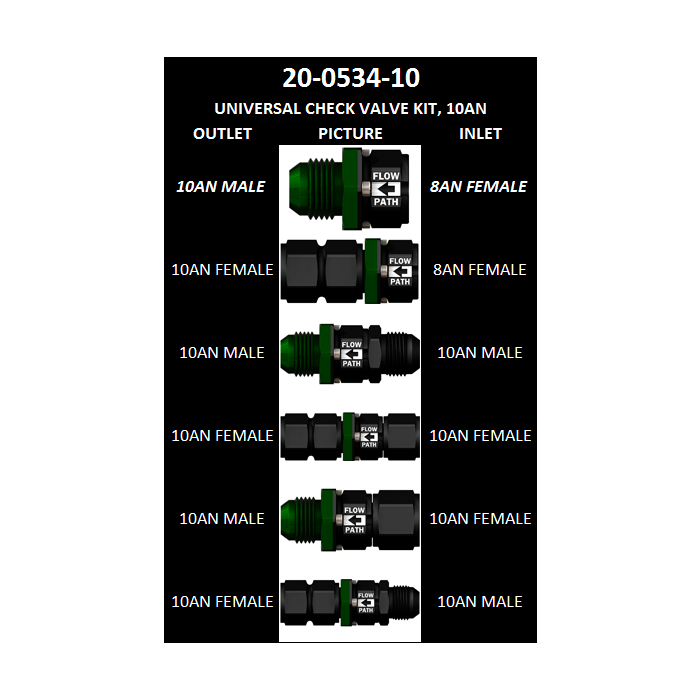

In seiner ursprünglichen Form ohne Adapterfittings verwendet das universelle Rückschlagventil einen 10-AN-Ausgang und einen 8-AN-Eingang.

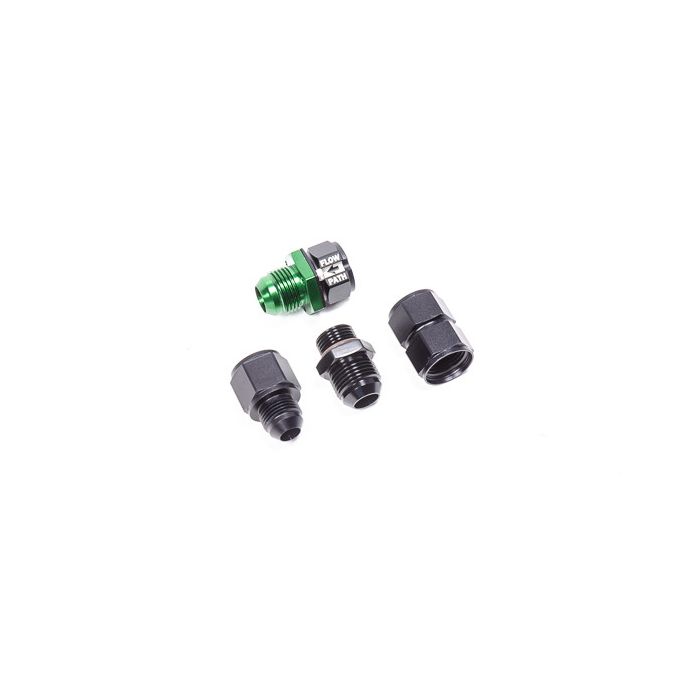

The 6AN kit includes the 20-0534 check valve body but adds all the necessary adapter fittings to convert both the inlet and the outlet to 6AN male and/or 6AN female.

Das 8AN-Kit enthält das Rückschlagventilgehäuse 20-0534, fügt jedoch alle erforderlichen Adapterfittings hinzu, um sowohl den Einlass als auch den Auslass auf 10AN-Stecker und/oder 10AN-Buchse umzuwandeln.
