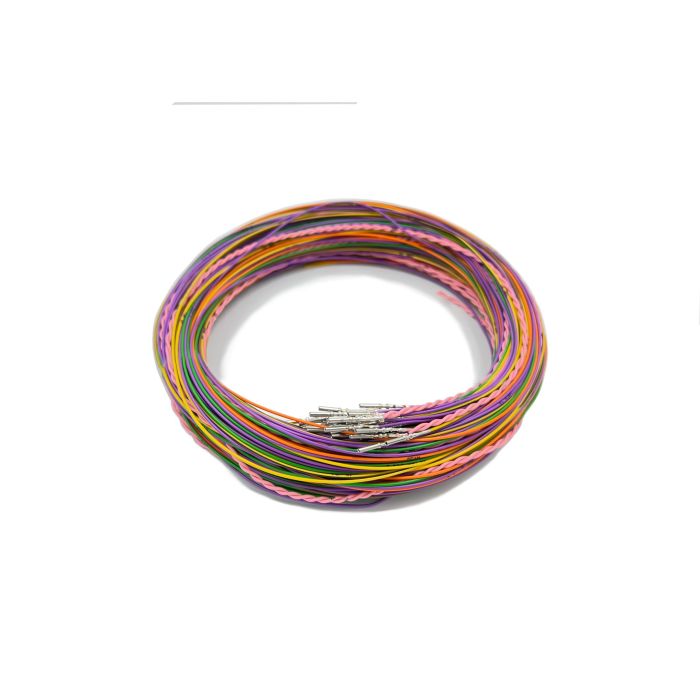

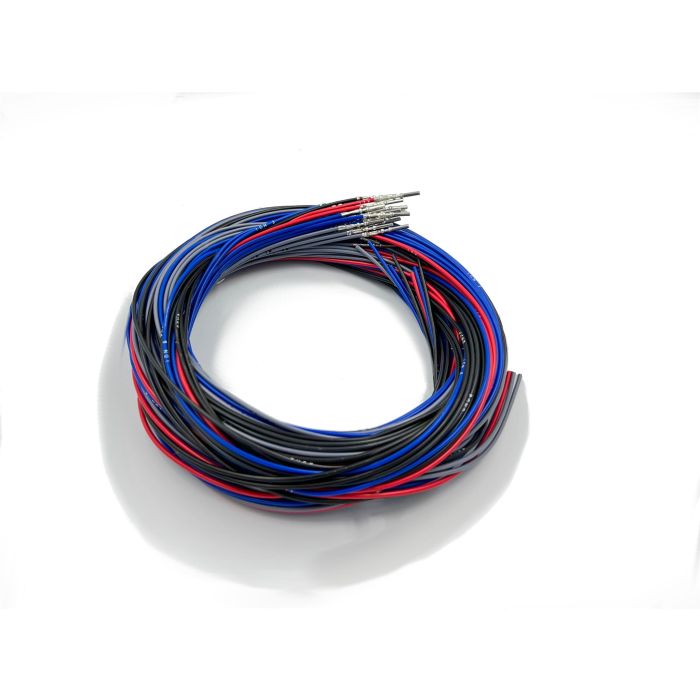

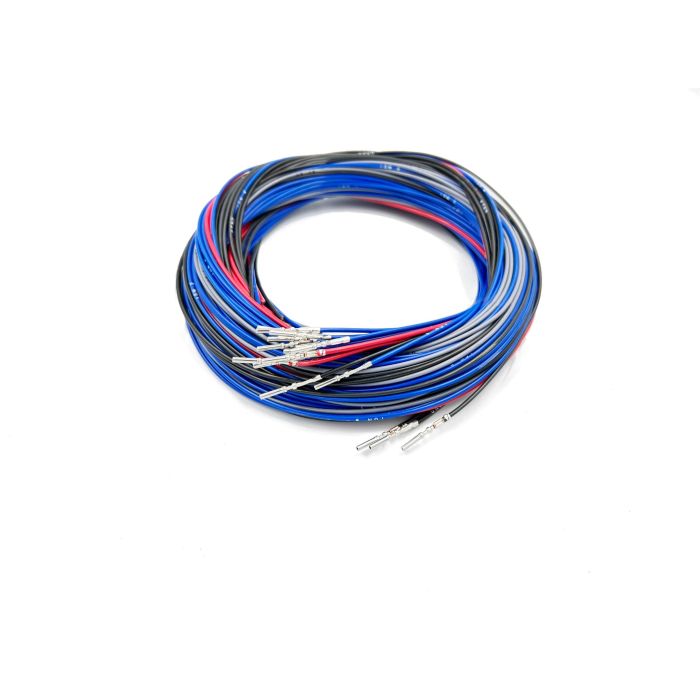

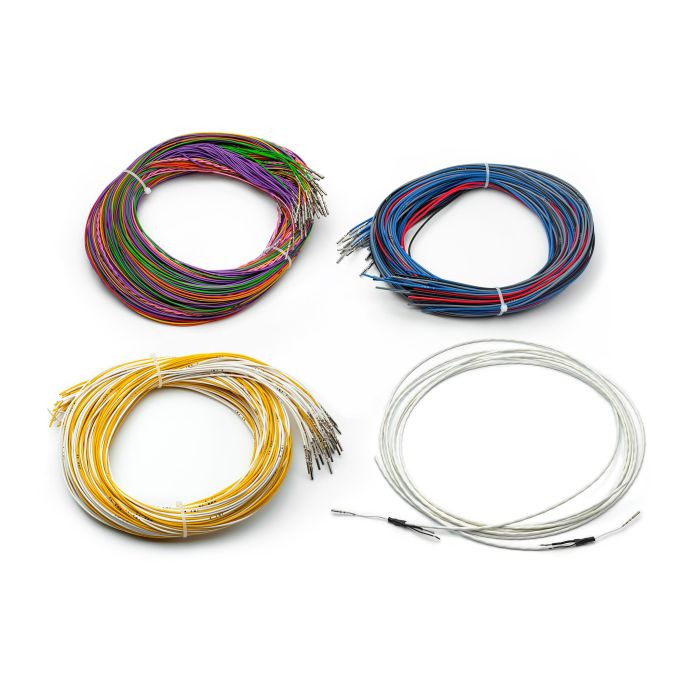

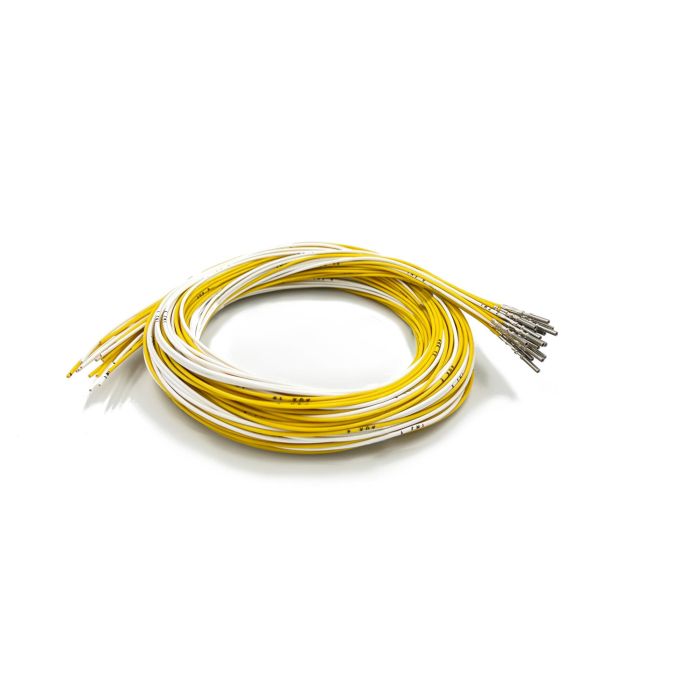

Ecumaster EMU PRO-16 – preterminated harness labeled

Vorgefertigter Universal-Kabelbaum für Ecumaster EMU PRO-8.
Die Drähte sind beschriftet.
Die Kabel haben verschiedene Farben
Länge: 2,5m
Stecker sind nicht enthalten

Spezifikation:

Injektoren - Bialy/Weiß - 0,5mm^2 - 1x INJ1
Injektoren - Weiß/Weiß - 0,5mm^2 - 1x INJ2
Injektoren - Weiß/Weiß - 0,5mm^2 - 1x INJ3
Injektoren - Weiß/Weiß - 0,5mm^2 - 1x INJ4
Injektoren - Weiß/Weiß - 0,5mm^2 - 1x INJ5
Injektoren - Weiß/Weiß - 0,5mm^2 - 1x INJ6
Injektoren - Weiß/Weiß - 0,5mm^2 - 1x INJ7
Injektoren - Weiß/Weiß - 0,5mm^2 - 1x INJ8
Injektoren - Weiß/Weiß - 0,5mm^2 - 1x INJ9
Injektoren - Weiß/Weiß - 0,5mm^2 - 1x INJ10
Injektoren - Weiß/Weiß - 0,5mm^2 - 1x INJ11
Injektoren - Weiß/Weiß - 0,5mm^2 - 1x INJ12
Injektoren - Weiß/Weiß - 0,5mm^2 - 1x INJ13
Injektoren - Weiß/Weiß - 0,5mm^2 - 1x INJ14
Injektoren - Weiß/Weiß - 0,5mm^2 - 1x INJ15
Injektoren - Weiß/Weiß - 0,5mm^2 - 1x INJ16

Zündung - Blau/Blue - 0.75mm^2 - 1x IGN1
Zündung - Blau/Blue - 0.75mm^2 - 1x IGN2
Zündung - Blau/Blue - 0.75mm^2 - 1x IGN3
Zündung - Blau/Blue - 0.75mm^2 - 1x IGN4
Zündung - Blau/Blue - 0.75mm^2 - 1x IGN5
Zündung - Blau/Blue - 0.75mm^2 - 1x IGN6
Zündung - Blau/Blau - 0.75mm^2 - 1x IGN7
Zündung - Blau/Blau - 0,75mm^2 - 1x IGN8

AUX - gelb/gelb - 0,5mm^2 - 1x AUX1
AUX - gelb/gelb - 0,5mm^2 - 1x AUX2
AUX - gelb/gelb - 0,5mm^2 - 1x AUX3
AUX - gelb/gelb - 0,5mm^2 - 1x AUX4
AUX - gelb/gelb - 0,5mm^2 - 1x AUX5
AUX - gelb/gelb - 0,5mm^2 - 1x AUX6
AUX - gelb/gelb - 0,5mm^2 - 1x AUX7
AUX - gelb/gelb - 0,5mm^2 - 1x AUX8
AUX - gelb/gelb - 0,5mm^2 - 1x AUX9
AUX - gelb/gelb - 0,5mm^2 - 1x AUX10
AUX - gelb/gelb - 0,5mm^2 - 1x AUX11
AUX - gelb/gelb - 0,5mm^2 - 1x AUX12
AUX - gelb/gelb - 0,5mm^2 - 1x AUX13
AUX - gelb/gelb - 0,5mm^2 - 1x AUX14
AUX - gelb/gelb - 0,5mm^2 - 1x AUX15
AUX - gelb/gelb - 0,5mm^2 - 1x AUX16

H-Brücke - Grau/Grau - 0,75mm^2 - 1x HB1A
H-Brücke - Grau/Grau - 0,75mm^2 - 1x HB2A
H-Brücke - Grau/Grau - 0,75mm^2 - 1x HB3A
H-Brücke - Grau/Grau - 0,75mm^2 - 1x HB4A
H-Brücke - Grau/Grau - 0,75mm^2 - 1x HB1B
H-Brücke - Grau/Grau - 0,75mm^2 - 1x HB2B
H-Brücke - Grau/Grau - 0,75mm^2 - 1x HB3B
H-Brücke - Grau/Grau - 0,75mm^2 - 1x HB4B

Analoge - Violett/Violett - 0,35mm^2 - 1x AIN1
Analoge - Violett/Violett - 0,35mm^2 - 1x AIN2
Analoge - Violett/Violett - 0,35mm^2 - 1x AIN3
Analoge - Violett/Violett - 0,35mm^2 - 1x AIN4
Analoge - Violett/Violett - 0,35mm^2 - 1x AIN5
Analoge - Violett/Violett - 0,35mm^2 - 1x AIN6
Analoge - Violett/Violett - 0,35mm^2 - 1x AIN7
Analoge - Violett/Violett - 0,35mm^2 - 1x AIN8
Analoge - Violett/Violett - 0,35mm^2 - 1x AIN9
Analoge - Violett/Violett - 0,35mm^2 - 1x AIN10
Analoge - Violett/Violett - 0,35mm^2 - 1x AIN11
Analoge - Violett/Violett - 0,35mm^2 - 1x AIN12
Analoge - Violett/Violett - 0,35mm^2 - 1x AIN13
Analoge - Violett/Violett - 0,35mm^2 - 1x AIN14
Analoge - Violett/Violett - 0,35mm^2 - 1x AIN15
Analoge - Lila/Violett - 0,35mm^2 - 1x AIN16
Analoge - Lila/Violett - 0,35mm^2 - 1x AIN17
Analoge - Violett/Violett - 0,35mm^2 - 1x AIN18
Analoge - Violett/Violett - 0,35mm^2 - 1x AIN19
Analoge - Violett/Violett - 0,35mm^2 - 1x AIN20

Präzisionsanaloga - Violett/Violett - 0,35mm^2 - 1x AIP1
Präzisionsanaloga - Violett/Violett - 0,35mm^2 - 1x AIP2
Präzisionsanaloga - Violett/Violett - 0,35mm^2 - 1x AIP3
Präzisionsanaloga - Violett/Violett - 0,35mm^2 - 1x AIP4
Präzisionsanaloga - Violett/Violett - 0,35mm^2 - 1x AIP5
Präzisionsanaloga - Violett/Violett - 0,35mm^2 - 1x AIP6
Präzisionsanaloga - Violett/Violett - 0,35mm^2 - 1x AIP7
Präzisionsanaloge - Violett/Violett - 0,35mm^2 - 1x AIP8

PGND - Schwarz/Schwarz - 0,75mm^2 - 1x PGND - C30
PGND - Schwarz/Schwarz - 0,75mm^2 - 1x PGND - D18
PGND - Schwarz/Schwarz - 0,75mm^2 - 1x PGND - A11
PGND - Schwarz/Schwarz - 0,75mm^2 - 1x PGND - A19
PGND - Schwarz/Schwarz - 1mm^2 - 1x PGND - A17
PGND - Schwarz/Schwarz - 1mm^2 - 1x PGND - B19

AGND, DGND - Braun/Braun - 0,35mm^2 - 4x GND

Digital - Grün/Grün - 0,35mm^2 - 1x DIG1
Digital - Grün/Grün - 0,35mm^2 - 1x DIG2
Digital - Grün/Grün - 0,35mm^2 - 1x DIG3
Digital - Grün/Grün - 0,35mm^2 - 1x DIG4
Digital - Grün/Grün - 0,35mm^2 - 1x DIG5
Digital - Grün/Grün - 0,35mm^2 - 1x DIG6
Digital - Grün/Grün - 0,35mm^2 - 1x DIG7
Digital - Grün/Grün - 0,35mm^2 - 1x DIG8
Digital - Grün/Grün - 0,35mm^2 - 1x DIG9
Digital - Grün/Grün - 0,35mm^2 - 1x DIG10

WBO - Gelb/Schwarz-Gelb - 0,35mm^2 - 1x WB1IP
WBO - Gelb-Schwarz/Schwarz-Gelb - 0,35mm^2 - 1x WB1VS
WBO - Gelb-Schwarz/Schwarz-Gelb - 0,35mm^2 - 1x WB1RC
WBO - Gelb-Schwarz/Schwarz-Gelb - 0,35mm^2 - 1x WB1VG
WBO - Gelb-Schwarz/Schwarz-Gelb - 0,35mm^2 - 1x WB1HT
WBO - Gelb-Schwarz/Schwarz-Gelb - 0,35mm^2 - 1x WB2IP
WBO - Gelb-Schwarz/Schwarz-Gelb - 0,35mm^2 - 1x WB2VS
WBO - Gelb-Schwarz/Schwarz-Gelb - 0,35mm^2 - 1x WB2RC
WBO - Gelb-Schwarz/Schwarz-Gelb - 0,35mm^2 - 1x WB2VG
WBO - Gelb-Schwarz/Schwarz-Gelb - 0,35mm^2 - 1x WB2HT

+5V - Orange/Orange - 0,35mm^2 - 2x +5VA
+5V - Orange/Orange - 0,35mm^2 - 2x +5VB
+12V - Rot/Rot - 1mm^2 - 2x +12V
+12V Geschaltet - Rot/Rot - 0.35mm^2 - 1x +12SW
CAN - Rosa/Rosa - 0,35mm^2 - 1x CAN1L
CAN - Rosa/Rosa - 0,35mm^2 - 1x CAN1H
CAN - Rosa/Rosa - 0,35mm^2 - 1x CAN2L
CAN - Rosa/Rosa - 0,35mm^2 - 1x CAN2H
LIN - Rosa/Rosa - 0,35mm^2 - 1x LIN

+

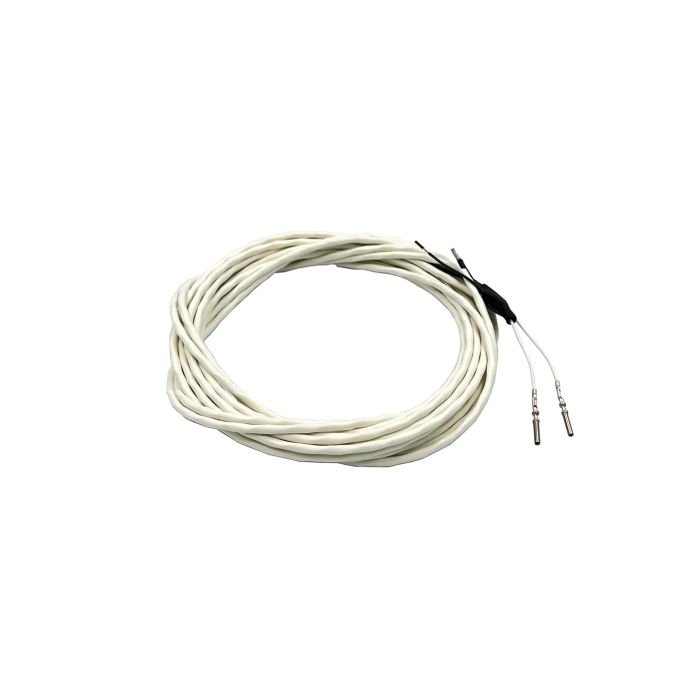

2x geschirmtes/abgeschirmtes Kabel raychem

Produkte der Marke Ecumaster werden nicht in die USA, nach Kanada und Mexiko geliefert.
